【基本結構】

1、氟塑料襯里J41F46型直通式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等優點，被廣泛應用在石油、化工等管路系統做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。

2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。

【閥門型號】

【性能參數】

公稱通徑：DN15～350mm；

公稱壓力：PN1.0～2.5Mpa；

連接形式：法蘭連接；

驅動裝置：手動，蝸輪傳動，電動，氣動；

適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質；

設計標準：遵循GB/T12233，GB/T12235，ANSIB16.34；

結構長度標準：遵循GB/T1221，HG/T 3704，ASME B16.10；

壓力試驗標準：遵循GB/T13927，API598；

【外形尺寸】

注釋：以上外形尺寸公稱壓力為PN1.0MPa，且尺寸按照HG/T20592-2009標準。

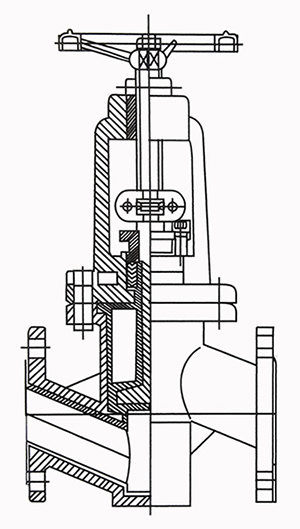

【結構示意圖】
