| 產品名稱： |

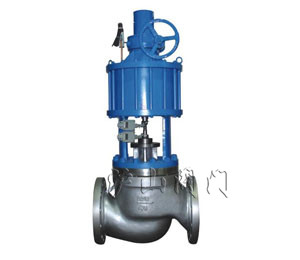

ZSPQ-25P氧氣切斷閥 |
產品型號： |
ZSPQ-25P |
| 驅動方式： |
氣動 |
連接形式： |
法蘭 |
| 適用介質： |
水蒸汽油品類液體 |
密封材料： |
耐油橡膠 |
| 壓力范圍： |
2.5MPa |
公稱通徑： |
DN15-DN200 |
| 常用材質： |
不銹鋼 |
技術咨詢： |
021-31007323 |
滬山閥門制造（上海）有限公司是國內著名〖ZSPQ-25P氧氣切斷閥〗制造商，也是國內大型【切斷閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZSPQ-25P氧氣切斷閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
一、氧氣切斷閥--用途和性能規范
1.用途：ZSPQ-25P氧氣切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。
2.性能規范：
|
規格
(DN) |
公稱壓力
(Mpa) |
密封試驗壓力
(Mpa) |
閥體強度試驗壓力
(Mpa) |
工作溫度
(℃) |
適用介質 |
閥瓣開啟高度
(mm) |
|
15 |
2.5 |
2.75 |
3.75 |
-40℃∽200℃
或
-40℃∽425℃
按訂貨技術要求 |
水
蒸汽
油品
氣體
|
15 |
|
20 |
2.5 |
2.75 |
3.75 |
18 |
|
25 |
2.5 |
2.75 |
3.75 |
18 |
|
32 |
2.5 |
2.75 |
3.75 |
22 |
|
40 |
2.5 |
2.75 |
3.75 |
27 |
|
50 |
2.5 |
2.75 |
3.75 |
30 |
|
注：≥DN50的技術參數同上，開啟高度按閥門公稱口徑的百分之?±%5計算 |
二、氧氣切斷閥--作用原理及結構說明

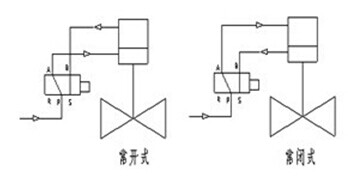

當控制器按事先編好的程序對某個電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出（如圖所示）。
三、氧氣切斷閥--主要外型和連接尺寸（參照構圖）
1. 連接尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z-Ф |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-Ф14 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Ф14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Ф14 |
|
32 |
180 |
135 |
100 |
75 |
16 |
4-Ф18 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Ф18 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Ф18 |
|
65 |
290 |
180 |
145 |
120 |
16 |
8-Ф18 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Ф18 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Ф23 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Ф25 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Ф25 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Ф25 |
2.主要零件材料：
|
1 |
閥體 |
304 |
3 |
閥桿 |
304 |
5 |
填料 |
F4 |
|
2 |
閥瓣 |
304 |
4 |
上蓋 |
304 |
6 |
氣缸 |
WCB/QT450 |
