離心機氮?dú)獗Ｗo(hù)系統

　　說明書

　　張家港市州陽機械有限公司

　　一、前言

　　離心機在化肥、化工、煉油、制藥、食品和國防等工業生產中應用相當廣泛。由于離心機所處理的物料種類繁多，而且許多是易燃易爆的，這就易引起燃燒、爆炸等事故的發生。離心機常見的事故有燃燒、爆炸、操作失誤、機械傷人、腐蝕致使轉鼓破裂和異常振動等。

　　我公司研發的離心機氮?dú)獗Ｗo(hù)系統是通過在線測量離心機內部氣體含的氧量，通過氣體置換裝置，采用惰性氣體或其它氣體來置換離心機內部氣體，沖淡離心機內部氧氣的濃度，從而達到控制離心機內部氣體的氧氣含量，控制氧氣的濃度，來降低離心機因含氧濃度過高而引發的燃燒、爆炸等事故。

　　二、設備主要性能

　　1、在線測量離心機內氣體氧含量濃度；

　　2、自動控制離心機內氣體含氧量；

　　3、離心機內氣體含氧量超標報警功能；

　　4、離心機內氣體含氧量超標自動連鎖功能；

　　5、自動控制供給離心機內置換氣體流量的大小；

　　6、任意設定控制氧含量的濃度。

　　三、設備原理

　　當離心機運行時，通過實時檢測離心機內氣體的氧含量濃度，來控制供給離心機內氮?dú)獾牧髁浚瑥亩_(dá)到置換離心機內氣體氧濃度的目的。

　　當離心機內部氧氣含量超出標準下限，氣體置換裝置就會自動充入氮?dú)猓M(jìn)行氣體置換，當氧含量到達設值得上限時，系統啟動連鎖裝置。

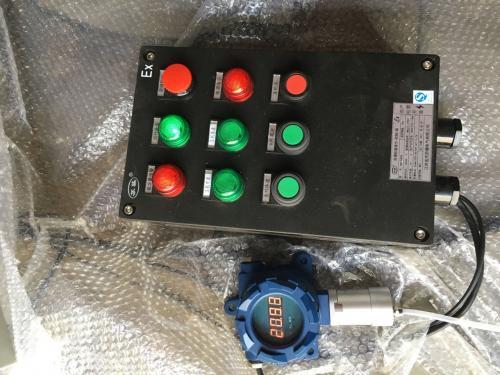

　　四、設備功能使用說明：

　　1、含氧量達標指示燈：當控氧儀測量出離心機含氧量低于下限報警值時，指示燈亮；

　　2、含氧量超標指示燈：當控氧儀測量出離心機含氧量高于上限報警值時，指示燈亮；

　　3、控氧儀測量離心機內氣體含氧量值，并帶報警觸點信號輸出（選裝）；

　　4、小流量氮?dú)鈮毫︼@示：給離心機內通小流量氮?dú)鈺r(shí)的供給壓力；

　　5、檢測氣體流量顯示：顯示檢測氣體的氣體流量；

　　注  ：當旋鈕在“合”擋時，系統才開始供電，當旋鈕在“分”檔時系統不能工作，但此時也不能打開隔爆箱體，只有外部斷電后，才能打開該箱體。

　　五、 產品性能介紹：

　　1、在線連續測量離心機內部氧氣的含量；

　　2、當離心機氧含量高于安全設定上限報警值時，含氧量超標指示燈亮，系統連鎖裝置啟動，自動關閉離心機的進料或運轉；

　　3、當離心機氧含量低于安全設定下限報警值時，含氧量達標指示燈亮；

　　4、當離心機氧含量高于安全設定上限報警值時，此時系統自動給離心機通大流量氮?dú)猓靡钥焖僦脫Q氧氣；

　　5、當離心機氧含量在下限報警值以下時，系統仍給離心機通小流量氮?dú)猓×髁康獨鉃槌ｉ_(kāi)狀態；

　　6、BXGD_2型在線含氧檢查氮?dú)獗Ｗo(hù)系統，具備現場投入控制設備和現場切換監視設備的功能。

　　六、設備使用步驟與說明

　　1、 設備連線：設備安裝好后，給設備電源線、離心機控制線、氮?dú)廨斎?輸出氣管、檢測氣體輸入/輸出氣管與離心機設備相關部件連接。

　　2、 系統啟動：給系統啟動/停止旋鈕撥到啟動檔，系統開始啟動，設備根據控氧儀測量出的含氧量來控制設備的運行。

　　3、 氮?dú)饬髁空{(diào)整：大流量氮?dú)馐峭ㄟ^(guò)輸入閥來調整的，小流量氮?dú)獾恼{(diào)整是通過旋轉減壓閥來實現的，本系統供氮?dú)饴酚写罅髁康獨鈿饴放c小流量?jī)陕窔饴罚?dāng)含氧量高于控氧儀的下限報警值時，系統給離心機通大流量氮?dú)猓?dāng)含氧量低于控氧儀的下限報警值時，系統給離心機通小流量氮?dú)猓菁y擰緊方向旋轉減壓閥氮?dú)饬髁吭龃螅菁y擰松方向旋轉減壓閥氮?dú)饬髁繙p小。

　　4、需要控制設備時，按下投入按鈕，含氧檢測氮?dú)獗Ｗo(hù)系統投入工作，電氣連鎖功能開啟；當只需要監視設備時，按下退出按鈕，含氧檢測氮?dú)獗Ｗo(hù)系統只監視氧氣的含量，并小氣量充氮保護。

　　注：不能在防爆場合打開防爆箱體觀察內部電氣現象。

　　附1、部分氣體不發生爆炸時含氧量安全限值
