消防供水設施、設備的安裝調試與檢測驗收
一、消防水源
（一）消防水池、消防水箱的施工、安裝
1.消防水池、消防水箱的施工和安裝，應符合《給水排水構筑物工程施工及驗收規范》（GB50141—2008）、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242—2002）的有關規定。
2.消防水池、消防水箱應設置于便于維護，通風良好、不結冰、不受污染的場所。在寒冷的場所，消防水箱應保溫或在水箱間設置采暖（室內氣溫大于5℃）。
3.在施工安裝時，消防水池及消防水箱的外壁與建筑本體結構墻面或其他池壁之間的凈距，要滿足施工、裝配和檢修的需要。無管道的側面，凈距不宜小于0.7m；有管道的側面，凈距不宜小于1.0m,且管道外壁與建筑本體墻面之間的通道寬度不宜小于0.6m；設有人孔的池頂，頂板面與上面建筑本體板底的凈空不應小于0.8m。
4.消防水箱采用鋼筋混凝土時，在消防水箱的內部應貼白瓷磚或噴涂瓷釉涂料。采用其他材料時，消防水箱宜設置支墩，支墩的高度不宜小于600mm，以便于管道、附件的安裝和檢修。在選擇材料時，除了考慮強度、造價、材料的自重、不易產生藻類外，還應考慮到消防水箱的耐腐蝕性（耐久性）。
適合做水箱的材料有許多種，最常見的材料有碳素鋼、不銹鋼、鋼筋混凝土、玻璃鋼、搪瓷鋼板等材料，它們的優缺點如下：
1）碳素鋼板焊接而成的鋼板水箱，內表面需進行防腐處理，并且防腐材料不得有礙衛生要求。
2）鋼筋混凝土現場灌注的水箱，重量大，施工周期長，與配管邊接處易漏水，清洗時表面材料易脫落。
3）搪瓷鋼板水箱（如圖所示），水質不受污染，能防止鋼板銹蝕，安裝方便迅速，不受土建進度的限制，結構合理，堅固美觀，不變形不漏水，適用性廣。
4）玻璃鋼水箱（圖所示），不受建筑空間限制，適應性強，重量輕，無銹蝕，不滲漏，外形美觀，使用壽命短，保溫性能好，安全可靠，安裝方便，清洗維修簡單。
5）不銹鋼水箱（如圖所示），堅固，不污染水質，耐腐蝕、不漏水，清洗方便，重量輕，不滋生藻類，容易保溫，美觀，施工方便，但價格高。
在不銹鋼材料的選擇中，需要注意市政給水中氯離子對材料的影響。玻璃鋼水箱受紫外線照射時強度有變化、橡膠墊片易老化、漏水，故在消防水箱中不推薦使用。
5.鋼筋混凝土消防水池或消防水箱的進水管、出水管要加設防水套管，鋼板等制作的消防水池和消防水箱的進出水等管道宜采用法蘭連接，對有振動的管道應加設柔性接頭。組合式消防水池或消防水箱的進水管、出水管接頭宜采用法蘭連接，采用其他連接時應做防銹處理。
6.消防水池、消防水箱的溢流管、泄水管不得與生產或生活用水的排水系統直接相連，應采用間接排水方式。
7.消防水池和消防水箱出水管或水泵吸水管要滿足最低有效水位出水不摻氣的技術要求。
（二）消防水池、消防水箱的檢測驗收
消防水池、消防水箱的驗收，應符合現行國家標準《給水排水構筑物施工及驗收規范》（GBJ141—2008）、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242—2002）等標準的有關規定。
1.對照圖樣，用測量工具檢查水池容量是否符合要求，觀察有無補水措施、防凍措施以及消防用水的保證措施，測量取水口的高度和位置是否符合技術要求，查看溢流管、泄水管的安裝位置是否正確。
對水箱需測量水箱的容積、安裝標高及位置是否符合技術要求；查看水箱的進出水管、溢流管、泄水管、水位指示器、單向閥、水箱補水及增壓措施是否符合技術要求；查看管道與水箱之間的連接方式及管道穿樓板或墻體時的保護措施。
2.敞口水箱裝滿水靜置24h后觀察，若不滲不漏，則敞口水箱的滿水試驗合格；而封閉水箱在試驗壓力下保持10min，壓力不降、不滲不漏則封閉水箱的水壓試驗合格。
3.對照圖樣，用測量工具檢查水箱安裝位置及支架或底座安裝情況，其尺寸及位置應符合設計要求，埋設平整牢固。
4.觀察檢查水箱溢流管和泄放管應設置在排水地點附近，但不得與排水管直接連接。
（三）其他消防水源的檢測驗收
除了消防水池及水箱外，其他消防水源應符合下列要求：
1.天然水源取水口、地下水井等其他消防水源的水位、出水量、有效容積、安裝位置，應符合設計要求；
2.對照設計資料檢查江河湖海、水庫和水塘等天然水源的水量、水質是否符合設計要求，應驗證其枯水位、洪水位和常水位的流量符合設計要求；地下水井的常水位、出水量等應符合設計要求；
3.給水管網的進水管管徑及供水能力應符合設計要求；
4.消防水泵直接從市政管網吸水時，應測試市政供水的壓力和流量能否滿足設計要求的流量。
二、消防供水設施、設備
（一）消防水泵
1.消防水泵的安裝調試
1）安裝前要對水泵進行手動盤車，檢查其靈活性。 除小型管道泵可以將水泵直接安裝在管道上而不做基礎外，大多數水泵的安裝需要設置混凝土基礎。水泵安裝前應對土建施工的基礎進行復查驗收，水泵基礎應符合相應水泵產品樣本中水泵安裝基礎圖的要求。基礎需要檢查設備基礎的位置、尺寸、高度及地腳螺孔位置和尺寸，應符合設計規定。設備基礎表面要平整光滑，并清除地腳螺栓預留孔內的雜物。
2）水泵的減振措施。當有減振要求時，水泵應配有減振設施，將水泵安裝在減振臺座上。減振臺座是在水泵的底座下增設槽鋼框架或混凝土板，框架或混凝土板通過地腳螺栓與基礎緊固，減振臺座下使用減振裝置。
常用的減振設施有橡膠隔振墊（如圖所示）
橡膠剪切減振器，彈簧減振器（如圖所示）等。
3）水泵安裝操作。水泵安裝有整體安裝和分體安裝兩種方式。水泵安裝得好壞，對水泵的運行和壽命有重要影響。
（1）分體水泵的安裝。泵在裝配前，應首先檢查零件主要裝配尺寸及影響裝配的缺陷，清洗零件后方可進行裝配。分體水泵安裝時,應先安裝水泵再安裝電動機。水泵吊裝可用吊車或三腳架和倒鏈滑車，鋼絲繩系在泵體吊環上。水泵就位后找正找平，使水泵高度、水平及中心位置符合設計要求。小型水泵的找正，一般用水平尺放在水泵軸上測量軸向水平，放在水泵進(出)口垂直法蘭面上測量徑向水平。大型水泵則采用水準儀和吊線法找正，然后進行泵體固定，最后安裝電動機，使電動機聯軸器與水泵聯軸器對接，使水泵軸中心線與電動機軸中心線在同一水平線上。
（2）水泵的整體安裝。整體安裝時，首先清除泵座底面上的油膩和污垢，將水泵吊裝放置在水泵基礎上；通過調整水泵底座與基礎之間的墊鐵厚度，使水泵底座找正找平；然后對水泵的軸線、進出水口中心線進行檢查和調整；最后進行泵體固定，用水泥砂漿澆灌地腳螺栓孔，待水泥砂漿凝固后，找平泵座并擰緊地腳螺栓螺母（如圖所示）。
（3）消防水泵機組外輪廓面與墻和相鄰機組間的間距應符合下表規定：
除了以上機組間距要求外，泵房主要人行通道寬度不宜小于1.2m，電氣控制柜前通道寬度不宜小于1.5m。
（4）水泵機組基礎的平面尺寸，有關資料如未明確，無隔振安裝應較水泵機組底座四周各寬出100～150mm；有隔振安裝應較水泵隔振臺座四周各寬出150mm。
（5）水泵機組基礎的頂面標高，無隔振安裝時應高出泵房地面不小于0.10 m；有隔振安裝時可高出泵房地面不小于0.05 m。泵房內管道管外底距地面的距離，當管徑DN≤150mm時，不應小于0.20 m；當管徑DN≥200 mm時，不應小于0.25m。
（6）水泵吸水管水平段偏心大小頭應采用管頂平接，避免產生氣囊和漏氣現象。
2.消防水泵控制柜的安裝要求
1）控制柜的基座其水平度誤差不大于±2mm，并應做防腐處理及防水措施；
2）控制柜與基座采用不小于ф12mm 的螺栓固定，每只柜不應少于4 只螺栓；
3）做控制柜的上下進出線口時，不應破壞控制柜的防護等級。
3.消防水泵的檢測驗收要求
1）消防水泵運轉應平穩，應無不良噪聲的振動；
2）對照圖樣，檢查工作泵、備用泵、吸水管、出水管及出水管上泄壓閥、水錘消除設施、止回閥、信號閥等的規格、型號、數量，應符合設計要求，吸水管、出水管上的控制閥應鎖定在常開位置，并有明顯標記。
3）消防水泵應采用自灌式引水或其它可靠的引水措施。并保證全部有效儲水被有效利用；
4）分別開啟系統中的每一個末端試水裝置、試水閥和試驗消火栓，水流指示器、壓力開關、低壓壓力開關、高位消防水箱流量開關等信號的功能，均符合設計要求；
5）打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換；消防水泵就地和遠程啟停功能應正常，并向消防控制室返饋狀態信號；
6）在閥門出口用壓力表檢查消防水泵停泵時，水錘消除設施后的壓力不應超過水泵出口設計額定壓力的1.4 倍；
7）采用固定和移動式流量計和壓力表測試消防水泵的性能，水泵性能應滿足設計要求；
8）消防水泵啟動控制應置于自動啟動檔；
9）消防水泵控制柜的驗收要求：
（1）控制柜的規格、型號、數量應符合設計要求；
（2）控制柜的圖紙塑封后牢固粘貼于柜門內側；
（3）控制柜的動作符合設計要求和有關規定；
（4）控制柜的質量符合產品標準；
（5）主、備用電源自動切換裝置的設置符合設計要求。

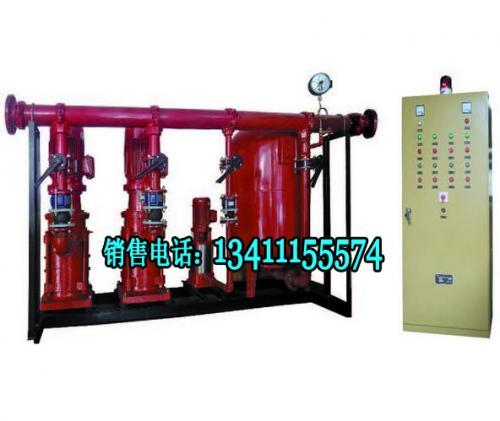

（二）消防增（穩）壓設施
1.氣壓水罐安裝要求
1）氣壓水罐有效容積、氣壓、水位及設計壓力符合設計要求；
2）氣壓水罐安裝位置和間距、進水管及出水管方向符合設計要求；
3）氣壓水罐宜有有效水容積指示器；
4）氣壓水罐安裝時其四周要設檢修通道，其寬度不宜小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不宜小于0.6m；消防穩壓罐的布置應合理、緊湊；
5）當氣壓水罐設置在非采暖房間時，應采取有效措施防止結冰(公眾號:泵管家)。
2.穩壓泵的安裝要求
1）規格、型號、流量和揚程符合設計要求，并應有產品合格證和安裝使用說明書；
2）穩壓泵的安裝應符合《給水排水構筑物工程施工及驗收規范》（GB50141—2014）、《機械設備安裝工程施工及驗收通用規范》（GB50231—2009）、《風機、壓縮機、泵安裝工程施工及驗收規范》（GB50275 —2010）的有關規定，并考慮排水的要求。
（三）消防增（穩）壓設施的檢測驗收
1．氣壓水罐驗收要求
1）氣壓水罐的有效容積、調節容積符合設計要求；
2）氣壓水罐氣側壓力符合設計要求。
2.穩壓泵驗收要求
1）穩壓泵的型號性能等符合設計要求；
2）穩壓泵的控制符合設計要求，并有防止穩壓泵頻繁啟動的技術措施；
3）穩壓泵在1h 內的啟停次數符合設計要求，不大于15 次/h；
4）穩壓泵供電應正常，自動手動啟停應正常；關掉主電源，主、備電源能正常切換；
5）穩壓泵吸水管應設置明桿閘閥，穩壓泵出水管應設置消聲止回閥和明桿閘閥。
