光纖液位計在油罐液位監測中的應用

一、光纖液位計工作原理：

    武漢新烽光電自主研發的新型光纖液位計是為了滿足油庫液位測量需要而研發的一款新型液位計。光纖液位計采用激光測距原理、將一束激光耦合進光纖中，通過特殊的準直裝置將其引導至油罐灌頂，控制器與光源放置在中控室內，測量現場完全不帶電，整套系統本質安全。區別于老一代的光纖液位計使用光電編碼器來計算液位，我公司融合目前流行的激光測距技術與光纖耦合技術來進行液位測量與信號傳輸，如此使整個光纖液位計的結構更加簡潔、測量精度更高、穩定性更好，安裝維護更加方便。

二、光纖液位計技術說明

武漢新烽光電自主研發的新型高精度光纖液位計是為滿足各種油罐群的液位檢測需要而研制開發的，廠家直銷，服務一流、價格合理，值得信賴。該系統精度高、靈敏、可靠，可用于各種類型儲罐及介質的測量。除具有液位測量、顯示及容積、質量計算功能外，還有高、低液位設定，自動報警和報表打印等功能，可實現液位的全天候長期連續自動檢測。該系統防爆等級為固有安全，可用于任何易燃易爆危險場所?，F場安裝時，若為舊罐可以自罐頂人孔安裝，新罐可以預留安裝孔。不需現場動火，只用螺栓、螺母固定，安裝過程中不需清罐，因此，光纖液位計尤其適用于石化、冶金、燃氣等行業中易燃易爆場所正在運行中各種儲罐的液位測量改造，以增加罐區的自動化計量水平和管理水平。

三、武漢新烽光電自主研發的新型激光式光纖液位計核心系統主要有兩部分組成，一是傳感器，二是控制器，具體詳細介紹如下：

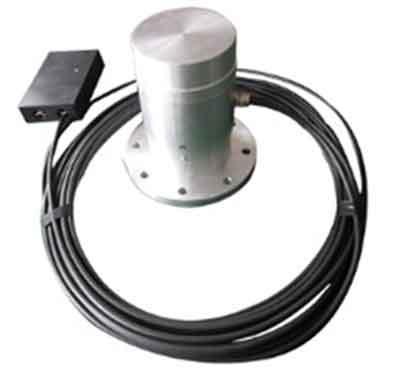

1、光纖液位傳感器探頭

光纖傳感器探頭由高精度光耦合器和光路調節裝置組成，主要完成光信號的收發以及對液位數據的采集，將采集到的液位值由光纖發送到控制器。此探頭安裝在油罐頂部，使用現場是光信號,無任何電信號,本質安全防爆。

2、傳感器控制終端

控制器由電源、光纖液位傳感模塊、轉換電路板以及顯示屏組成，它負責對光信號進行調制和解調，通過對光信號的解調來將液位信號換成電信號。控制器具有系統初始化、歷史數據查詢、通道設置、時間設置以及恢復出廠設置等功能，帶有4~20mA輸出、RS232、RS485以及GSM模塊，通過這些通信模塊可將液位信息傳輸到工控系統、電腦以及顯示器等，實現液位數據顯示。

四、光纖液位計特點

1、具有獨特的模塊化、與被測介質隔離、現場顯示、數據記憶等特點，所以安裝、維修都很方便，深受用戶歡迎。

2、采用光纖傳送信號，傳輸距離遠、抗干擾能力強，測量現場不帶電，絕對安全防爆。

3、測量精度高，可達±3mm，測量范圍最高可達25m。

4、安裝簡便，不需清罐，不需動火，方便安全。

5、整套系統采用模塊化設計，整體封裝，可靠性很高，故障率低。

6、使用范圍廣，可用于各種類型儲罐周轉罐及罐群的測量。

7、集成接口：RS485 、RS232、RJ45、4-20 mA信號輸出接口。

8、區別于老一代的光纖液位計使用光電編碼器來計算液位，我公司融合目前流行的激光測距技術與光纖耦合技術來進行液位測量與信號傳輸，如此使整個光纖液位計的結構更加簡潔、測量精度更高、穩定性更好，安裝維護更加方便。

9、光纖液位計應用領域集中在石油、化工、電力、冶金、交通運輸、國防軍事部門的常壓罐、壓力罐以及過程出現負壓的貯罐（立罐、臥罐、球罐、內浮頂、外浮頂）等液態介質的液位測量、報警等。
